Esistono differenze tra gli accoppiatori All Band per le diverse gamme di frequenza?

Tutti gli accoppiatori di banda sono componenti essenziali nei moderni sistemi di comunicazione e svolgono un ruolo cruciale nella suddivisione, combinazione e distribuzione dei segnali ottici su diverse gamme di frequenza. In qualità di fornitore di accoppiatori All Band, ricevo spesso domande sulle differenze tra gli accoppiatori All Band progettati per varie gamme di frequenza. In questo post del blog approfondirò le sfumature di queste differenze, esplorando gli aspetti tecnici, le caratteristiche prestazionali e le applicazioni pratiche degli accoppiatori All Band su diversi spettri di frequenza.

Progettazione Tecnica e Costruzione

Una delle differenze principali tra gli accoppiatori All Band per diverse gamme di frequenza risiede nella progettazione tecnica e nella costruzione. La gamma di frequenze di un segnale ottico influenza in modo significativo le proprietà fisiche dell'accoppiatore, inclusi l'indice di rifrazione, il tipo di fibra e il meccanismo di accoppiamento.

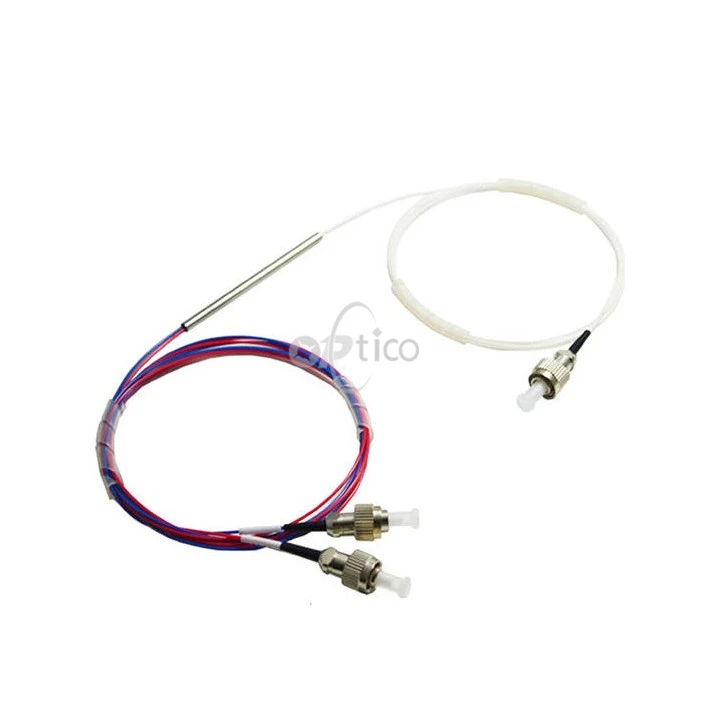

Per le gamme di frequenza più basse, come quelle utilizzate nelle reti di telecomunicazioni tradizionali (ad esempio, 850 nm, 1310 nm e 1550 nm), gli accoppiatori All Band sono generalmente costruiti utilizzando la tecnologia FBT (fusibile biconico). Gli accoppiatori FBT sono realizzati fondendo e rastremando insieme due o più fibre ottiche, creando una regione in cui i segnali ottici possono interagire e accoppiarsi. Questa tecnologia è particolarmente adatta per le gamme di frequenza più basse grazie alla sua semplicità, al basso costo e alle buone caratteristiche prestazionali. Ad esempio, ilAccoppiatore FBT monomodale 1x2è una scelta popolare per suddividere i segnali ottici nelle reti in fibra monomodale che operano a queste frequenze.

D’altra parte, gamme di frequenza più elevate, come quelle utilizzate in applicazioni emergenti come le reti wireless 5G, i data center e le interconnessioni ottiche ad alta velocità, richiedono tecnologie di accoppiamento più avanzate. Per queste applicazioni vengono comunemente utilizzati accoppiatori a circuito planare a onde luminose (PLC). Gli accoppiatori PLC sono fabbricati utilizzando tecniche di produzione di semiconduttori, che consentono un controllo preciso del percorso ottico e la capacità di integrare più accoppiatori su un singolo chip. Ciò si traduce in accoppiatori con prestazioni più elevate, minore perdita di inserzione e migliore uniformità su una gamma di frequenze più ampia. ILAccoppiatore FBT a doppia finestra monomodale 2x2EAccoppiatore monomodale 2x2 FBTsono esempi di accoppiatori che possono essere utilizzati sia in applicazioni a frequenza più bassa che più alta, a seconda dei requisiti specifici.

Caratteristiche prestazionali

Le caratteristiche prestazionali degli accoppiatori All Band variano a seconda della gamma di frequenza per cui sono progettati. I parametri chiave delle prestazioni includono perdita di inserzione, rapporto di accoppiamento, direttività e perdita dipendente dalla polarizzazione (PDL).

La perdita di inserzione è una misura della perdita di potenza che si verifica quando un segnale ottico passa attraverso l'accoppiatore. In generale, gli accoppiatori All Band a frequenza più bassa tendono ad avere una perdita di inserzione inferiore rispetto agli accoppiatori a frequenza più alta. Questo perché le fibre ottiche utilizzate nelle applicazioni a frequenza più bassa hanno un'attenuazione inferiore e i meccanismi di accoppiamento sono più efficienti. Tuttavia, all’aumentare della frequenza, anche la perdita di inserzione tende ad aumentare a causa di fattori quali una maggiore attenuazione della fibra, differenze di indice di rifrazione più elevate e strutture di accoppiamento più complesse.

Il rapporto di accoppiamento si riferisce al rapporto tra la potenza erogata su ciascuna porta dell'accoppiatore. Tutti gli accoppiatori di banda possono essere progettati per avere rapporti di accoppiamento diversi, ad esempio 50:50, 90:10, o rapporti personalizzati a seconda dei requisiti dell'applicazione. Il rapporto di accoppiamento può essere influenzato dalla gamma di frequenza, poiché le proprietà ottiche dell'accoppiatore possono cambiare con la frequenza. Nelle gamme di frequenza più elevate può essere più difficile ottenere un rapporto di accoppiamento preciso e stabile a causa della maggiore sensibilità dell'accoppiatore a piccole variazioni nel percorso ottico.

La direttività è una misura dell'isolamento tra le porte di ingresso e di uscita dell'accoppiatore. Un'elevata direttività indica che l'accoppiatore ha un buon isolamento, il che significa che il segnale sulla porta di uscita è dovuto principalmente al segnale di ingresso e non a riflessioni o diafonia provenienti da altre porte. La direttività può essere influenzata dalla gamma di frequenza, poiché le frequenze più alte sono più suscettibili a riflessioni e interferenze. Pertanto, gli accoppiatori All Band progettati per gamme di frequenza più elevate spesso richiedono una progettazione e una produzione più accurate per ottenere un'elevata direttività.

La perdita dipendente dalla polarizzazione (PDL) è la differenza nella perdita di inserzione tra i due stati di polarizzazione ortogonale di un segnale ottico. Il PDL può rappresentare un problema significativo nei sistemi di comunicazione ottica ad alta velocità, poiché può causare la degradazione del segnale e limitare le prestazioni del sistema. In generale, il PDL tende ad aumentare con la frequenza, poiché le proprietà ottiche dell'accoppiatore diventano più sensibili allo stato di polarizzazione del segnale. Tutti gli accoppiatori di banda progettati per gamme di frequenza più elevate spesso incorporano tecniche di gestione della polarizzazione per ridurre al minimo il PDL.

Applicazioni pratiche

Le differenze nella progettazione tecnica e nelle caratteristiche prestazionali degli accoppiatori All Band per diverse gamme di frequenza si traducono anche in diverse applicazioni pratiche.

Nelle reti di telecomunicazioni tradizionali, gli accoppiatori All Band che operano a gamme di frequenza inferiori sono ampiamente utilizzati per applicazioni FTTH (Fiber-to-the-home), reti locali (LAN) e sistemi di trasmissione ottica a lungo raggio. Questi accoppiatori vengono utilizzati per dividere e distribuire segnali ottici a più utenti o nodi, fornendo soluzioni di comunicazione affidabili ed economiche. Ad esempio, l'accoppiatore FBT monomodale 1x2 può essere utilizzato per dividere un singolo segnale ottico in due segnali, consentendo la connessione di più dispositivi in ​​una LAN.

Nelle applicazioni emergenti come le reti wireless 5G, i data center e le interconnessioni ottiche ad alta velocità, gli accoppiatori All Band progettati per gamme di frequenza più elevate sono molto richiesti. Questi accoppiatori vengono utilizzati per supportare le velocità dati elevate e i requisiti di larghezza di banda di queste applicazioni. Ad esempio, in un data center, gli All Band Coupler possono essere utilizzati per connettere server, switch e dispositivi di archiviazione, consentendo il trasferimento di dati ad alta velocità tra diversi componenti. L'accoppiatore FBT a doppia finestra monomodale 2x2 e l'accoppiatore monomodale FBT 2x2 possono essere utilizzati in queste applicazioni per fornire una distribuzione del segnale ottico flessibile ed efficiente.

Conclusione

In conclusione, esistono differenze significative tra gli accoppiatori All Band per le diverse gamme di frequenza. Queste differenze sono dovute principalmente al design tecnico e alla costruzione, alle caratteristiche prestazionali e alle applicazioni pratiche degli accoppiatori. In qualità di fornitore di accoppiatori All Band, capisco l'importanza di fornire accoppiatori di alta qualità adattati alle esigenze specifiche di ciascuna applicazione. Che tu stia cercando un accoppiatore per una rete di telecomunicazioni tradizionale o un'applicazione emergente ad alta velocità, posso offrire un'ampia gamma di accoppiatori All Band per soddisfare le tue esigenze.

Se sei interessato a saperne di più sui nostri accoppiatori All Band o desideri discutere le tue esigenze applicative specifiche, non esitare a contattarci. Il nostro team di esperti è pronto ad assistervi nella scelta dell’accoppiatore giusto per il vostro progetto e a fornirvi la migliore soluzione possibile.

Riferimenti

• Saleh, BEA e Teich, MC (2007). Fondamenti di fotonica. Wiley-Interscience.
• Senior, JM e Jamro, MY (2019). Comunicazioni in fibra ottica: principi e pratica. Pearson.
• Ghatak, AK e Thyagarajan, K. (2012). Introduzione alla fibra ottica. Stampa dell'Università di Cambridge.
